由于有不少朋友遇到相关的项目,所以本期我们一起全面的来了解下 高空抛物解决方案,分别列举 海康与 大华的针对高空抛物的解决方案。
一、痛点分析
高空抛物被称为“悬在城市上空的痛”,作为城市 不文明的行为的同时,它所带来的社会 危害也很大。由于其不文明行为的实施场所多为高空楼层,少有目击者,由于抛物的下降速度非常快,抛物 时间极短,甚至有人在抛物时故意隐去身影,使得相关部门很难追究抛物者的法律责任,此类事件屡见不鲜、屡禁不止。
在小区安装摄像头时刻监控,不仅能够 震慑素质低下的人随意抛物,同时也能够在抛物事件发生后,做到事后 取证并追究相关人员的法律责任。
二、海康高空抛物方案
本方案专为 小区、建筑工地、工厂等场景的高空(100 米)抛物监控而设计,主要监督人在高空 抛洒杂物的不文明行为,从而避免可能对地面车辆、人员、公共财物等造成的伤害。可有效获取抛物者的 楼层信息和高空抛物的事件整体记录, 一定程度上遏制此不文明行为的发生 。
一、方案亮点
1、记录抛投过程,事件有据可循
楼层全覆盖,有效记录人员在高空进行抛洒杂物等不文明行为造成财物损坏、人员伤亡等事故过程。便于事后回查整个抛投过程。
2、震慑抛投人员,减少发生事故
通过安装监控设备,一定程度震慑抛投人员,减少不文明事件或重大事故的发生。
3、超高清图像捕捉
采用 4K 超高清星光摄像机,高层画质显示更加清晰,细节更清楚。
二、 方案构架

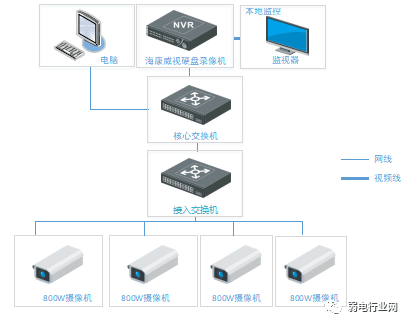

方案通过 海康威视 800W星光摄像机来实现图像的高清及远距离采集,通过交换机, 将信号稳定传至后端录像机, 实现监控预览、存储、回查等其他功能。
三、 方案实施1、设备选型
根据楼层高度的整体划分,以普通住宅一层 2.8 米来进行计算,假设住宅区高层 33
层,通常需要两个摄像机上下组合监控。
2、安装注意事项

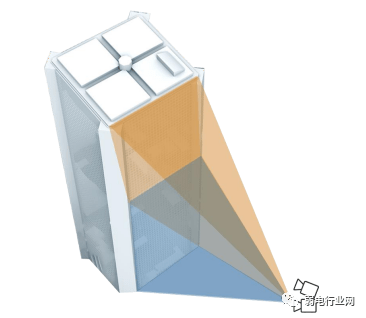

在住宅楼层高达 100 米时,需采用两个摄像机 上下组合正对住宅楼,中间楼层建议重叠监控,实际安装如下图所示。
镜头调节:支持水平 0-360°调节,垂直 0-75°调节,符合高空监控的仰角要求,以调整监控角度。
四、800W 超高清星光摄像机设备实测
住宅楼层高 3.1 米,总共 30 层,楼高约 100 米,采用 超高清星光 800W 摄像机(6mm)和 超高清星光 800W 摄像机(4mm)上下组合监控。

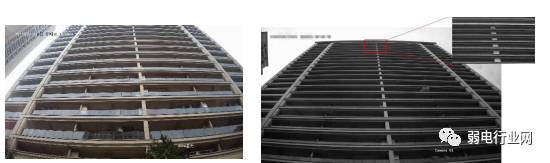

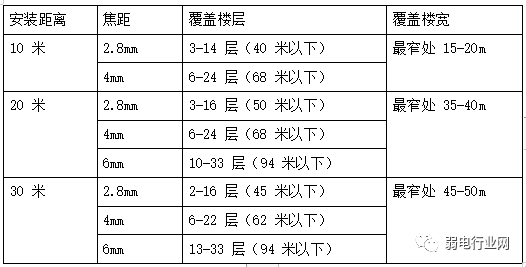

1、800W 摄像机安装距离 10 米实测
3-14 层覆盖(4mm)10-30 层覆盖(6mm)(楼层叠加模糊,不推荐)

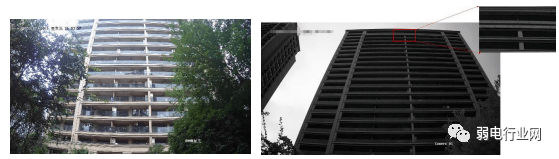

2、800W 摄像机安装距离 30 米实测

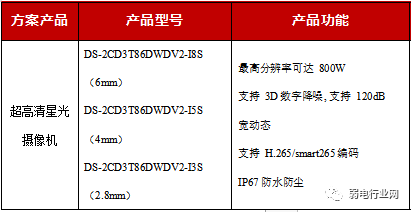

四、主要产品清单
三、大华高空抛物方案
上面我们看到了海康的高空抛物的实现方案,下面我们来看一下大华的实现方式。

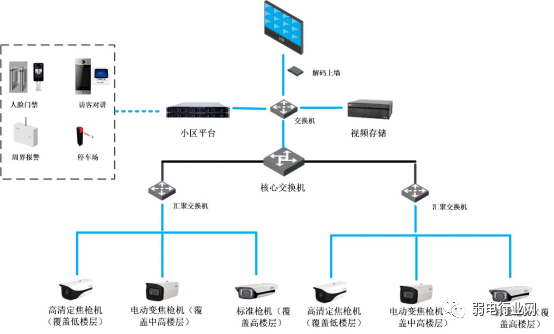

一、有线方案组网
此方案中,前端设备选用不同的高清枪机,分别覆盖不同的楼层,摄像机通过局域网接入汇聚交换机,汇 聚交换机可通过光纤接入核心交换机,然后接入小区平台进行管理,大华小区管理平台 可以无缝扩展门禁、对讲、停车场和报警等子系统,做到整个小区智能化的统一管理。后端也可采用管理软件SMARTPSS,无需配置平台,方案成本优势很大。
二、无线方案组网

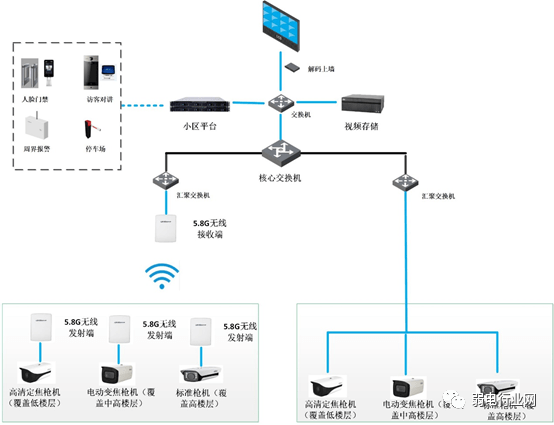

这里面,弱电行业网顺便也来说一下 高空抛物的无线方式,针对于一些无法部署有线网络或 网络施工困难的点位,也可采用大华5.8G无线组网方案和有线方案相结合,方案架构如下:
对比传统的有线传输解决方案,使用WLAN无线网络实现数据传输具有以下显著特点:不受 距离和地点的约束,软硬件规划简明,安装容易,组网和扩容方便,维护成本低,覆盖面积大,相比于有线光纤和运营商4G网络,无线WIFI技术只需一次投入,长期运营,能更好的提供定制化服务。

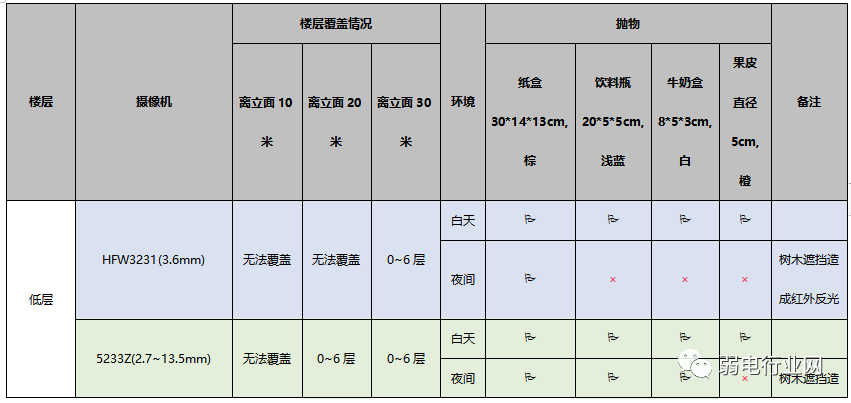

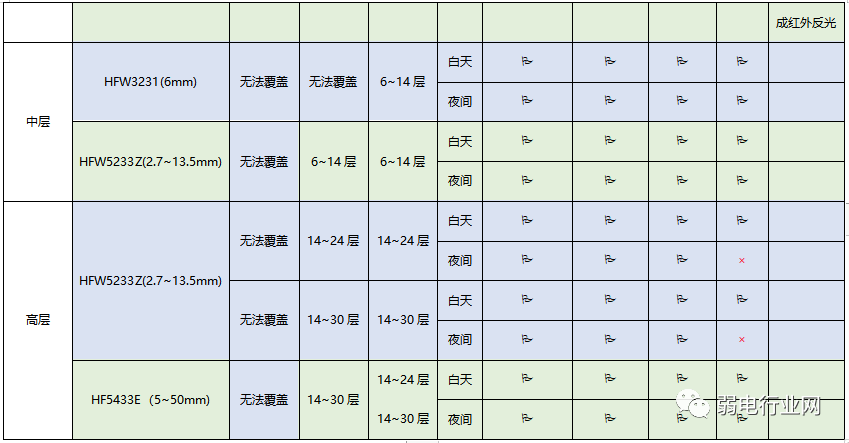

三、设备选型
对于低楼层(1-6层左右)来说:追求成本可以选择200万像素3.6mm焦距的定焦枪机,追求效果可以选择200万像素的电动变焦枪机(焦距在2.7mm到13.5mm可调);
对于中高楼层(7-14层左右)来说:追求成本可以选择200万像素6mm的定焦枪机,追求效果可以选择200万像素的电动变焦枪机(焦距在2.7mm到13.5mm可调);
对于高楼层(14-30层左右)来说:追求成本可以选择200万像素的电动变焦枪机(焦距在2.7mm到13.5mm可调),追求效果可以选择400万标准枪加变焦镜头(焦距在5mm到50mm可调),再配合红外(100米左右红外距离)护罩。
四、高空施工细节
一、勘点
在居民住宅小区中,由于位置、楼层、朝向、间距等关系,适合安装高空抛物摄像机的位置一般建议选择在需 要覆盖的监控面前30米左右,如小区楼前的绿化带中或空地处,但需 无树木及其他物体遮挡, 不建议选择在楼顶安装,主要原因有 以下三点:
1、现在的小区一般都是小高层和高层,楼顶风力比较大,会造成摄像机抖动,从而造成监控画面抖动,对于高空抛物的防范效果不佳;
2、小区楼顶一般不会预埋管线,需要重新综合布线,系统的整体施工成本较高;
3、在楼顶安装,从上往下照,很容易 照到居民家中,侵犯个人隐私,会引起不必要的麻烦。
二、摄像机的选择与安装

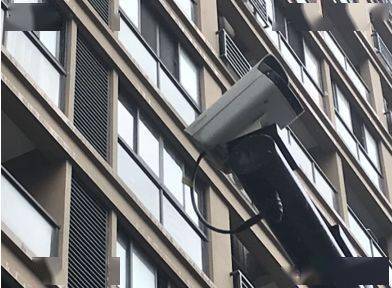

建议地面立杆或离地面墙面3米高处安装,距离大楼30米左右(如条件不允许,也可距离20米左右),摄像机固定于立杆伸出部分,通过支架旋转角度,根据实际场景固定于仰角60度到80度之间,如下图:

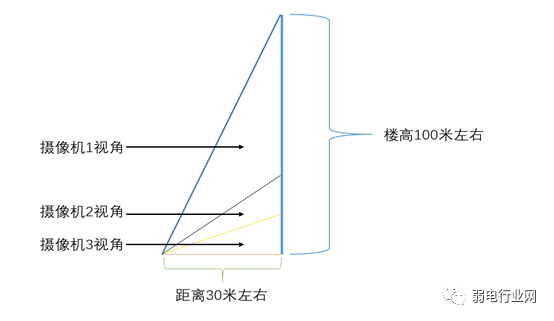

对于一个楼高在100米左右的大楼来说,如果是 普通的400万像素摄像机,可以通过3个摄像机进行覆盖,一个摄像机照0—15米的高度,一个摄像机照15-30米的高度,一个摄像机覆盖30-100米的高度,如下图:
如果是800万像素的摄像机,可以2个摄像机进行覆盖,当然也需要根据镜头情况来选择。
